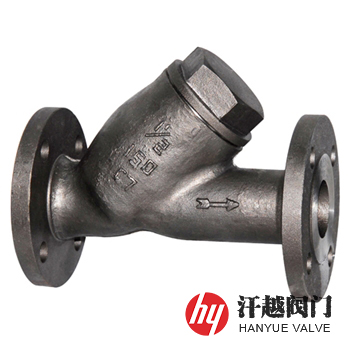

鈦Y型過濾器產品概述
鈦Y型過濾器是一種殼體和濾網蓋等主要部件采用TA1、TA2、TA3或ZTA1、ZTA2、ZTA3及GR7等鈦、鈦合金及鈦鈀合金材質鑄造而成，用于凈化工業生產中腐蝕性介質中夾雜的不純物料的管道過濾器。其抗蝕性強，在550℃以下的空氣中，表面會迅速形成薄而致密的氧化鈦膜，故在大氣、海水、硝酸和硫酸等氧化性介質及強堿中，其耐蝕性優于大多數不銹鋼Y型過濾器，此外，本產品還具有優異的機械性能、良好的生物惰性等特點，特別適用于化工、冶金、造紙、制堿、石油等工業和海水管路系統的過濾。
鈦Y型過濾器具有優良的耐高溫和低溫性能，其在高溫下，鈦合金仍能保持良好的機械性能，其耐熱性遠高于鋁合金，且工作溫度范圍較寬，目前新型耐熱鈦合金的工作溫度可達550～600℃；在低溫下，它的強度反而比在常溫時增加，且具有良好的韌性，低溫在-253℃時還能保持良好的韌性。本產品密度小，比強度、比剛度高，抗腐蝕性能、高溫力學性能、抗疲勞和蠕變性能都很好，具有優良的綜合性能。
鈦Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | TA1 | TA2 | TA3 | ZTA1 | ZTA2 | ZTA3 |
| 2 | 濾網壓蓋 | TA1 | TA2 | TA3 | ZTA1 | ZTA2 | ZTA3 |
| 3 | 濾 筒 | TA1 | TA2 | TA3 | TA1 | TA2 | TA3 |
| 4 | 絲 網 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 5 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 6 | 螺 栓 | 316 | 316 | 316 | 316 | 316 | 316 |
| 7 | 螺 母 | 316 | 316 | 316 | 316 | 316 | 316 |
鈦Y型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
| 濾網規格 | 10目 ~ 200目 | |||||
鈦Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 16 | 15 | 134 | 60 | 16 | 125 | 345 | 205 |
| 20 | 142 | 70 | 150 | 388 | 260 | ||
| 25 | 152 | 70 | 200 | 468 | 300 | ||
| 32 | 168 | 75 | 250 | 540 | 380 | ||
| 40 | 200 | 90 | 300 | 640 | 410 | ||
| 50 | 216 | 105 | 350 | 683 | 480 | ||
| 65 | 252 | 150 | 400 | 755 | 540 | ||
| 80 | 282 | 175 | 450 | 853 | 580 | ||
| 100 | 309 | 200 | 500 | 900 | 645 | ||
| 125 | 345 | 205 | 600 | 1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
鈦Y型過濾器結構圖
尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料、介質溫度、過濾精度、法蘭標準及密封面形式等，本產品有鑄造件和焊接件兩種，常用牌號有ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4，TA1、TA2、TA3、TA9、TA10、TC4，Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12，Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12，Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12。
