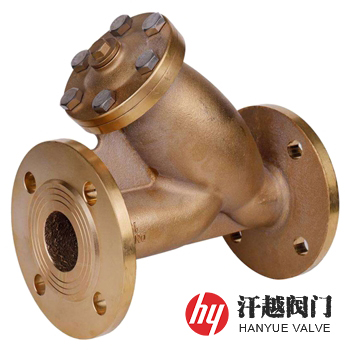

青銅Y型過濾器產品概述
青銅Y型過濾器是一種殼體和濾網蓋等主體部件采用鋁青銅或錫青銅材料制造而成，用于清除流體中固體雜質的管道附件，其工作過程是當流體經過過濾器時，液體中固體雜質受到濾網的阻力及自身重力的作用而沉積于篩網的底部，干凈的濾液則可順利通過濾網從出口流出，當需要清洗時，只需打開法蘭蓋將濾網取出清理網上的雜質，然后重新裝入，讓其繼續工作，從而可以保證管線的正常運行。本產品特別適用于海水、硫酸鹽和各種氯化物溶液等腐蝕性介質的過濾。
青銅Y型過濾器具有很高的綜合力學性能，在海水、硫酸鹽及氯化物等工況環境中均有優良的耐應力腐蝕、耐侵蝕腐蝕、耐空泡腐蝕、耐海生物污損及腐蝕疲憊強度高，其主要用于保護工藝設備與特殊管件(如壓縮機、泵、燃油噴嘴、疏水閥等)，防止雜物進入設備、管件損壞部件或堵塞管件，從而影響正常生產運行，起到穩定工藝過程、保障安全生產的作用。
青銅Y型過濾器部件材料
序號 | 零件名稱 | 材料名稱 | ||||
1 | 殼 體 | C95800 | C95500 | C83600 | C63200 | C63000 |
2 | 濾 網 蓋 | C95800 | C95500 | C83600 | C63200 | C63000 |
3 | 過 濾 網 | 2205 | 2205 | 2205 | 2205 | 2205 |
4 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE |
5 | 螺 栓 | 316 | 316 | 316 | 316 | 316 |
6 | 螺 母 | 316 | 316 | 316 | 316 | 316 |
青銅Y型過濾器性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
過濾精度 | 10目 ~ 500目 | ||||
青銅Y型過濾器外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 系列I尺寸 | 系列II尺寸 | 排污口 B(mm) | ||
L | H | L | H | |||
150 | ? | 134 | 60 | 134 | 60 | — |
? | 142 | 70 | 142 | 70 | — | |
1 | 152 | 70 | 152 | 70 | — | |
1 ? | 182 | 75 | 168 | 75 | — | |
1 ? | 200 | 90 | 200 | 90 | — | |
2 | 217 | 105 | 217 | 105 | — | |
2 ? | 250 | 150 | 252 | 150 | — | |
3 | 284 | 175 | 282 | 175 | — | |
4 | 310 | 200 | 309 | 200 | — | |
5 | 353 | 205 | 351 | 205 | — | |
6 | 390 | 260 | 388 | 260 | — | |
8 | 485 | 300 | 468 | 300 | — | |
10 | 552 | 380 | 540 | 380 | — | |
12 | 641 | 410 | 640 | 410 | — | |
14 | 668 | 480 | 683 | 480 | — | |
16 | 755 | 540 | 755 | 540 | — | |
18 | 853 | 580 | 853 | 580 | — | |
20 | 890 | 645 | 900 | 645 | — | |
24 | 1060 | 950 | 1060 | 950 | — | |
如需其他公稱壓力結構尺寸，請聯系我司銷售技術人員！ | ||||||
青銅Y型過濾器結構圖
訂購我廠Y型過濾器時請指明公稱通徑、公稱壓力、材質牌號及法蘭標準和法蘭密封面形式。我公司可根據用戶要求承接定制，本產品殼體有鑄造件和焊接件兩種，過濾網可根據工況需要選用不銹鋼、雙相不銹鋼及其他特殊材質等。
