金屬硬密封偏心半球閥，根據球的形狀可分為半球形和整球形兩大類。下面就我公司生產的偏心半球形金屬硬密封球閥的結構特點作一介紹。

一、偏心半球形金屬硬密封球閥結構型式

閥體采用整體式結構設計，閥桿與閥瓣采用三偏心結構，采用金屬?gòu)椥悦芊馊虿y管密封，因此泄漏量少，安全可靠。另外手輪采用蝸輪蝸桿或氣動( 電動) 傳動機構。圖1為其結構示意。

圖1 閥體結構示意閥

二、偏心半球形金屬硬密封球閥閥瓣與閥桿采用三偏心結構

閥門的閥瓣與閥桿采用三偏心結構設計，在關閉閥門的過程中，閥座與球體間的密封壓力能夠迅速增加，從而確保了密封副的可靠性。當閥門開啟時，閥座與球體能迅速脫離，有效地減少了操作力矩，所以球體密封面不直接與閥體的密封面接觸。采用這種結構形式，其密封面的磨損極小，不但密封性能很好，而且動作輕盈，操作靈活方便。

三、偏心半球形金屬硬密封球閥采用金屬?gòu)椥悦芊馊Y(jié)構

閥座密封面采用金屬?gòu)椥悦芊馊Y(jié)構，當球體通過力矩傳遞至密封面時，使密封圈產生少量變形，達到密封目的，這種結構(見圖2)僅用在溫度較低的場合。

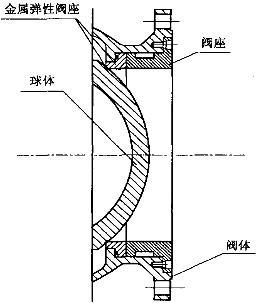

圖2 金屬?gòu)椥悦芊馊Y(jié)構示意

座密封面采用波紋管密封(見圖3)，除了有上述功能外，它還可以在高溫情況下通過波紋管的變形來吸收熱膨脹，因此該結構可以使用在溫度較高的場合。

圖3 波紋管密封結構示意
