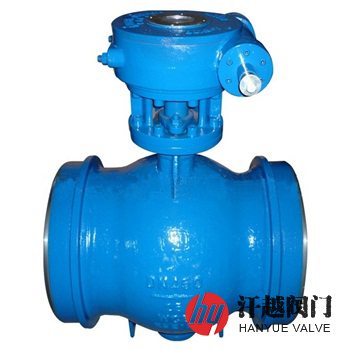

焊接偏心半球閥產品概述
PQ360H、PQ360Y焊接偏心半球閥是一種端部連接形式為對焊，閥軸中心軸線與半球體中心線形成尺寸偏置，且僅在閥體一側設置密封副的閥門。其依靠?jī)蓚€(gè)偏心使閥芯啟閉過程對閥座具有漸出脫離和漸入擠壓的作用，降低了閥座與閥芯之間的磨損，提高了閥門的使用時間。該閥閥座壓蓋與閥體之間通過螺栓連接，并在閥座與閥體之間放置調整墊片，通過旋轉閥座壓蓋擠壓閥座，使調整墊片發生彈性變形，讓閥座、閥芯緊密接觸，在密封副處產生密封比壓，從而阻止介質泄漏。本產品開啟后閥芯位于藏球室，流體直通，使流體流通面積大，流阻小，密封座設計單閥座密封，密封面堆焊高硬質合金，采用彈簧推力，操作扭矩小，開關90度即完成操作，輕便靈活，閥體上下軸孔和球體固定軸孔設計雙偏心達到密封嚴緊，扭力輕。
焊接偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | |||||
| 5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 填料壓板 | WCB | WCB | CF8 | CF8 | CF8 | CF8 |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 8 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
焊接偏心半球閥性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||||
| 結構長度 | CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||||
焊接偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 2.5 ~ 25 | 50 | 178 | 105 | 2.5 ~ 25 | 300 | 356 | 265 |
| 65 | 190 | 110 | 350 | 430 | 310 | ||
| 80 | 203 | 120 | 400 | 530 | 335 | ||
| 100 | 229 | 130 | 450 | 580 | 380 | ||
| 125 | 254 | 145 | 500 | 630 | 410 | ||
| 150 | 267 | 185 | 600 | 800 | 475 | ||
| 200 | 292 | 200 | 700 | 900 | 545 | ||
| 250 | 330 | 225 | 800 | 1000 | 610 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
焊接偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明結構形式(有側裝式和上裝式兩種)、型號規格、閥體和內件材料、工作壓力范圍、工作溫度、使用介質、端部連接型式及驅動方式（蝸輪、氣動、電動、液動）等。
