雙偏心半球閥(圖1)的半球體采用雙偏心設計，密封效果可靠，瞬間脫開，力矩小，使用壽命長。可應用在輸送顆粒類介質的苛刻工況中。其結構原理是半球體(圖2)中線與閥桿中線偏置尺寸a，與閥座中線偏置尺寸b，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在球閥啟閉時，半球相對閥座面有一個漸出脫離(如圖在開度10°時，球芯已經完全脫離)和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，提高了使用壽命。

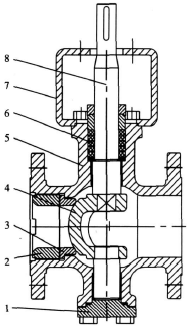

   1、底蓋  2、護圈  3、閥座  4、半球體  5、閥體  6、填料  7、支架  8、軸
   圖1 雙偏心半球閥

   1、閥座  2、半球體
   圖2 密封副

雙偏心半球閥閥座(圖3)采用浮動設計，降低加工難度，保證閥座中心線與半球體球面中心點重合，從而提高密封性能。閥座與閥體有間隙d，裝配時利用半球體定位可自動找正中線，保證閥座密封面與半球體球面全接觸，解決了因加工精度誤差造成的泄漏，提高了球閥的使用性能及壽命。

雙偏心半球閥閥座與閥體間的密封采用硬密封結構，適合高溫、高壓工況。閥座與閥體密封接觸面尺寸C值小，各自密封面精度要求高，在裝配時，護圈用電動沖擊扳手安裝，不僅是護圈與閥體嚙合，防止松動，而且是閥座摩擦轉動，符合機械振動嚙合原理，使閥座與閥體可靠密封。閥座與閥體及閥座與半球體采用兩點硬密封，因此該閥可以應用在高溫、高壓工況。

偏心半球閥整體采用模塊化設計，結構簡單，可靠性好，通用性較高。閥桿采用防噴出結構。驅動方式多樣化，閥桿、支架與執行機構的連接尺寸符合ISO5211標準，可直接與各種規范執行機構組配。常用的驅動方式有手動、氣動、液動、氣液聯動和電動等，從而提高了雙偏心半球閥運用性能。
