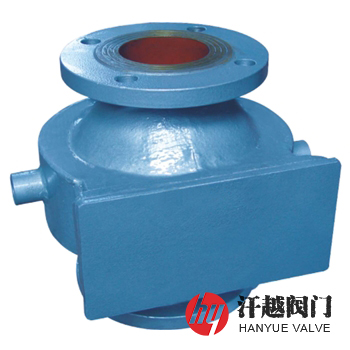

保溫阻火器產品概述
保溫阻火器是一種安裝在石油儲罐上，用于防止外部火焰爆燃或爆轟通過的裝置。它是在普通抽屜式阻火器的外殼上整體或部分焊裝保溫夾套，用于注入蒸汽或?qū)嵊偷龋员３只蛱岣呓橘|(zhì)的溫度，防止易燃?xì)怏w和蒸汽出現凝固或結晶，從而使其獲得良好的輸送性能，避免阻火器阻力增加或堵塞。由于阻火器具有散發熱量的能力，當介質通過時會由于冷卻而降溫，對于凝固點高或易結晶的流體，在通過阻火器時有時會發生凝固和結晶，使阻火器的阻力增加，若流體含水(汽)，在寒冷地區或冬季，可能會發生凍結或堵塞，因此，本產品就是為上述場合而設計制造的。
保溫阻火器主要由殼體、壓蓋、阻火芯及緊固件組成，殼體由上、下法蘭構成，上、下法蘭之間設有阻火空腔，阻火空腔外設有壓蓋，上法蘭上開有進氣口，下法蘭上開有出氣口，阻火空腔內放置有阻火芯，壓蓋通過緊固件固定于阻火空腔上。當檢修更換阻火心時，只需拆下緊固件打開壓蓋，即可取出阻火芯，實現在線清洗、更換等工作。本產品具有阻火效果好、耐腐蝕性強，可在線清洗、更換阻火芯等優點，被廣泛使用在閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、煤油、輕柴油、苯、甲苯及原油等固定頂儲罐上或內浮頂油罐的通氣管道上。
保溫阻火器部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 殼 體 | WCB | CF8 | CF8M | CF3M |
2 | 壓 蓋 | WCB | CF8 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 316 | 316L |
4 | 保溫夾套 | Q235B | 304 | 316 | 316L |
5 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
6 | 雙頭螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
7 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
保溫阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
液體高壓密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
氣體低壓密封試驗壓力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 |
設計制造 | GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器 | |||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器 | |||
適用介質 | 原油、汽油和煤油等輕質油品氣體 | |||
保溫阻火器通氣量與壓力損失
公稱通徑 | 通氣量(m3/h) | 阻火器的通氣量應 不小于左列的規定 | 罐內壓力(Pa) | 壓力損失(Pa) | 阻火器流體壓力損失應不大于左列的規定 |
50 | 150 | 295 | ≤10 | ||
80 | 300 | 540 | ≤11 | ||
100 | 500 | 800 | ≤16 | ||
150 | 1000 | 980 | ≤20 | ||
200 | 1800 | 1300 | ≤26 | ||
250 | 2800 | 1765 | ≤36 | ||
300 | — | 2000 | ≤40 |
保溫阻火器外型尺寸
公稱通徑 PN(MPa) | 公稱壓力 DN(mm) | 尺寸 | |||
C | L | H | H1 | ||
0.6-2.5 (Class150) 2.0 | 50 | 114 | — | 210 | — |
100 | 150 | — | 284 | — | |
150 | 185 | — | 375 | — | |
200 | 230 | — | 445 | — | |
250 | 276 | — | 500 | — | |
300 | 276 | — | 500 | — | |
400 | 335 | — | 520 | — | |
500 | 400 | — | 550 | — | |
保溫阻火器結構圖
如果你需訂購我廠阻火器產品，咨詢時煩請說明公稱通徑，公稱壓力，阻火器外殼材質、阻火芯材料、使用介質及溫度、法蘭標準等，本產品保溫加熱流體進出口可選用螺紋、承插焊或法蘭等連接方式，也可按用戶需求提供定制。
