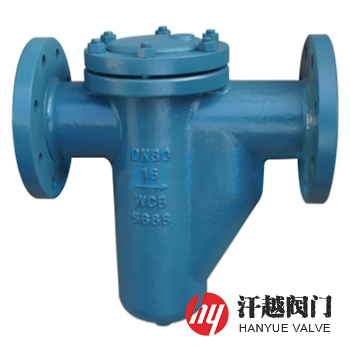

U型過濾器產品概述
U型過濾器是一種由殼體、上蓋和濾芯等構成的管道過濾器，其殼體同軸向設有流體入口和出口，內腔內置有由帶有提手的濾筒及不銹鋼鋼絲網組成的濾芯，并經上蓋和殼體上端檢修口處法蘭通過緊固螺母壓緊固定，工作時，待處理物料從進料口進入過濾器內，經過置有一定規格濾網的濾筒后將雜質濾除掉，從出料口流出即可，當需要清洗時，只要將可拆卸的上蓋打開，把濾芯從檢修口處取出，處理后重新裝入即可，因此，使用維護極為方便。
U型過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在閥門、泵機、疏水器以及各種計量器或其它設備的進口端，用來消除介質中的雜質，以保護泵閥及設備的正常使用。其有焊接體和鑄造體兩種，采用整體式殼體結構設計，可更換的過濾內件，雙排放接口。本產品具有結構簡單，設計合理，過濾效果好，壓力損失小，流通面積大，抗污性強，排污方便以及在清洗濾芯時提取安全快捷的特點，廣泛用于蒸汽、空氣、水、油品等系統管道中。
U型過濾器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | Q235B | 20# | 304 | 316 | 316L |
2 | 接 管 | Q235B | 20# | 304 | 316 | 316L |
3 | 法 蘭 | Q235B | 20# | 304 | 316 | 316L |
4 | 上 蓋 | Q235B | Q235B | 304 | 316 | 316L |
5 | 濾筒濾網 | 304 | 304 | 304 | 316 | 316L |
6 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
7 | 螺 母 | 30CrMoA | 30CrMoA | 304 | 316 | 316 |
8 | 排放螺塞 | 304 | 304 | 304 | 316 | 316L |
U型過濾器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5 | ||||
檢驗驗收 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
過濾精度 | 10目 ~ 500目 | ||||
U型過濾器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||
L | H | H1 | B1 | B2 | ||
0.6 ~ 4.0 焊接體 | 15 | 240 | 200 | 140 | ZG?" | ZG?" |
20 | 240 | 200 | 140 | ZG?" | ZG?" | |
25 | 240 | 200 | 140 | ZG?" | ZG?" | |
32 | 260 | 220 | 140 | ZG?" | ZG?" | |
40 | 300 | 280 | 208 | ZG?" | ZG?" | |
50 | 320 | 300 | 220 | ZG?" | ZG?" | |
80 | 380 | 380 | 280 | ZG?" | ZG?" | |
100 | 430 | 380 | 280 | ZG?" | ZG?" | |
150 | 500 | 550 | 410 | ZG?" | ZG?" | |
200 | 600 | 600 | 430 | ZG?" | ZG?" | |
250 | 700 | 750 | 460 | ZG1" | ZG1" | |
300 | 820 | 880 | 520 | ZG1" | ZG1" | |
0.6 ~ 4.0 鑄造體 | 50 | 270 | 210 | 180 | ZG?" | ZG?" |
80 | 330 | 265 | 200 | ZG?" | ZG?" | |
100 | 380 | 310 | 250 | ZG?" | ZG?" | |

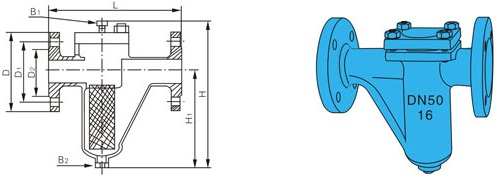

U型過濾器結構圖
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，本產品有鑄造體和焊接體兩種，我公司可按客戶需求承接定制。
