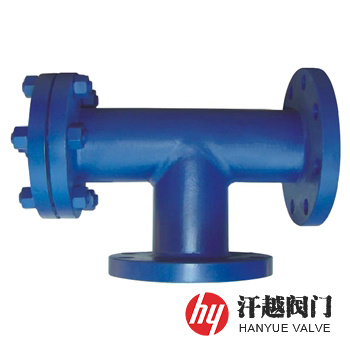

SRTII4反折流式T型過濾器產品概述
SRTII4反折流式T型過濾器是一種設計與制造符合《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》標準，適用于介質流向發生90度變化處，用以除去流體中少量固體顆粒的T型過濾器，其安裝在管線上可保障壓縮機、泵、閥門和儀表的正常工作，本產品本體材質可選用碳鋼、鉻鉬鋼、不銹鋼、雙相鋼及其他特種鋼等，一般根據介質對材料的腐蝕情況和使用溫度來進行選擇。
SRTII4反折流式T型過濾器以30目/英寸的不銹鋼絲網作為標準濾網，可攔截≥614μm粒徑的固體顆粒，而且濾筒(包括濾框、濾網等部件)均采用不銹鋼材料制作，當工藝過程對其材質或者對允許通過的固體粒度有特殊要求時，可以選用其他材料或另選相應規格的金屬絲網，若無規定，濾框通常采用板厚小于或等于3mm的圓孔或方孔篩板制成。本產品是石油化工生產過程中所必備設備。
SRTII4反折流式T型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 2 | 法 蘭 | A105 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 3 | 法 蘭 蓋 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 4 | 濾 筒 | 304 | 304 | 304 | 304 | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 濾網擋圈 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 7 | 螺 栓 | 35CrMoA | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 30CrMo | 30CrMo | 304 | 316 | 316 |
| 9 | 排放堵頭 | 304 | 304 | 304 | 304 | 316 | 316L |
SRTII4反折流式T型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收 | |||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗驗收 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
SRTII4反折流式T型過濾器主要尺寸
| 公稱壓力 PN(MPa) | 公稱直徑 DN(mm) | 尺寸 | 排放口 B(in) | 有效過濾 面積(m2) | 倍數 | ||
| L | L1 | L2 | |||||
| 2.0 (Class150) | 50 | 457 | 277 | 128 | R? | 0.0066 | 3.3 |
| 65 | 530 | 316 | 146 | R? | 0.0101 | 3.0 | |
| 80 | 568 | 337.5 | 156 | R? | 0.0138 | 2.7 | |
| 100 | 648 | 388 | 181 | R? | 0.0187 | 2.4 | |
| 150 | 842 | 491.5 | 232 | R? | 0.0388 | 2.2 | |
| 200 | 1031 | 591 | 280 | R? | 0.0630 | 2.2 | |
| 250 | 1169 | 668.5 | 318 | R? | 0.0960 | 2.0 | |
| 300 | 1370 | 768 | 368 | R? | 0.1340 | 2.0 | |
| 350 | 1585 | 847 | 406 | R? | 0.1240 | 1.3 | |
| 400 | 1690 | 901 | 432 | R? | 0.1620 | 1.3 | |
SRTII4反折流式T型過濾器結構圖
如果你需訂購我廠T型過濾器產品，咨詢時煩請說明結構型式，法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
