1、卡箍體與籃式過濾器筒體端部接觸對

卡箍體與籃式過濾器筒體端部接觸面的接觸狀態如圖1所示(取接觸面圓周方向的1/4)。由圖1可以看出接觸面上只有很小的區域存在嵌入和相對的滑動，大部分區域都處于分離狀態。接觸面上的法向壓力(結點應力單元平均化)如圖2所示。從圖2法向壓力在接觸面上的分布可以看出，接觸面上的壓力不是均勻分布。為了研究接觸面上的法向壓力的分布，在接觸面上建立路徑A-B，接觸面上的法向壓力A-B的分布見圖3。圖3顯示，在A點，即卡箍齒尖部的法向壓力達到最大，其值為488.633MPa。

圖 1卡箍體與籃式過濾器筒體端部接觸面的接觸狀態

圖 2卡箍體與籃式過濾器筒體端部接觸面上的法向接觸壓力

圖 3卡箍體與籃式過濾器筒體端部法向接觸壓力沿路徑分布

然后法向壓力沿A到B的方向上按非線性迅速衰減至距A點216mm處，法向壓勵衰減至零。法向壓動為零表明在這一區域接觸面與目標面開始分離，不再保持接觸狀態，實際接觸面積將減少。這是由于在載荷作用下卡箍與籃式過濾器筒體端部變形不一致而引起的。這種加載時接觸面積小于未加載時的接觸面積的情況稱為退縮接觸，屬于非Hertz接觸。

2、卡箍體與平蓋接觸對

卡箍體與平蓋接觸面的接觸狀態與前述基本一致，只有很小的區域存在嵌入和相對的滑動，大部分區域都處于分離狀態。在接觸面上建立路徑C-D后得到接觸面上的法向壓力分布，如圖4所示。法向應力最大值為454.396MPa，然后也是沿路徑方向按非線性迅速衰減至零。可見實際接觸面積比未加載時發生了大幅的減少，同樣屬于非Hertz接觸。

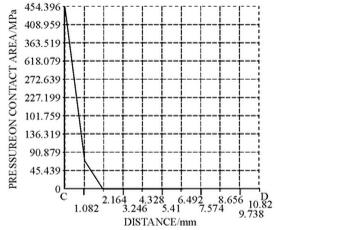

圖4卡箍體與平蓋的法向接觸壓力沿路徑分布
